连接器的常用连接方法有哪些



生活和工作中,都离不开各种设备,其中许多大大小小的设备要正常使用,都在起着连接器的作用。目前,服务态度良好的连接器公司生产的连接器品种齐全,连接方式多样,深受用户欢迎。那么连接器使用的常见连接是什么呢?



  • 表面贴装



表面贴装是一种快速接续的方式,板端的连接部分预先填上有状锡料,用专用机器将接触件准确置于板端的线路上,经过高温后使其接续。所以连接器厂家强调表贴的连接器需要能承受高温,连接器引脚与印制板表面的焊盘为平面接触,焊接面与引脚位于印制板同侧,根据安装方式不同可分为水平表贴、垂直表贴和跨骑式表贴。



  • 锡焊连接



锡焊连接比较重要的是焊锡料与被焊接表面之间应形成金属的连续性。因此对连接器厂家所生产的连接器来说,重要的是可焊性。电连接器焊接端常见的镀层是锡台金、银和金。连接器端接侧引脚插入印制板的通孔后,通常在对侧有铜焊盘,通过焊接实现印制板与连接器的可靠连接,可根据适用温度选用手工焊、波峰焊和回流焊等



  • 无焊压入式



连接器厂家据悉压入式端接引脚通常具有特殊形状截面,其嵌入印制板的涂覆孔内(孔内必须有涂夏层,不然无法导电) ,两者接合部位为过盈配合,可实现无焊电气连接和机械连接





  • 弹性接触式



弹性接触式接触件为弹性结构,接触件尾部的弹性端子与印制板表面焊盘为可分离弹性接触。连接器厂家发现在实际使用时,依靠接触件内部弹性提供压紧力,使得接触件与印制板焊盘紧密贴合,从而实现导通连接。





毫无疑问,品质好的连接器厂家所生产的连接器具有多种不同的连接方式,所以用户在具体选择连接方式的时候,一定要综合考虑不同连接方式的特点与操作要点,选择真正适合设备结构,能够更大限度保证设备寿命的连接方式。

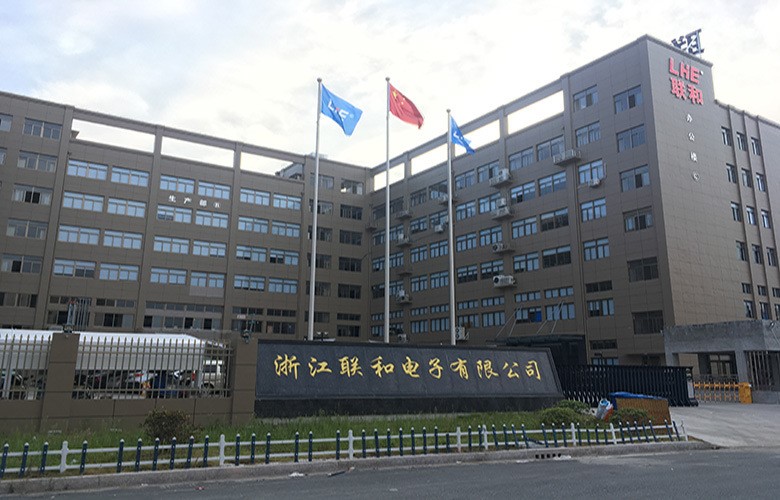

浙江联和电子是一家优秀的电子连接器公司,我们公司有十多年的生产经验,我们专注于连接器领域,包括汽车,家电,智能家居,安防等,如果您有任何需求,请联系我们
