Page 125 - 浙江联和电子有限公司目录 2020-04-20
P. 125
}

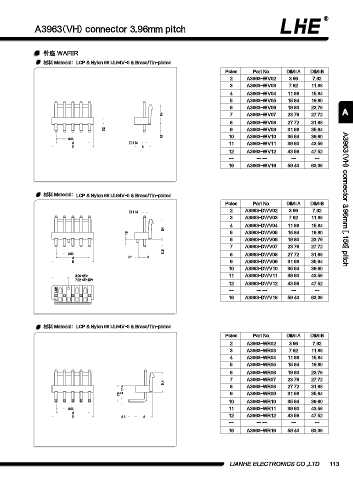

A3963(VH) connector 3.96mm pitch
针座 WAFER
材料 Material:LCP & Nylon 66 UL94V-0 & Brass/Tin-plated
Poles Part No. DIM=A DIM=B
2 A3963-WV02 3.96 7.92
3 A3963-WV03 7.92 11.88
4 A3963-WV04 11.88 15.84
5 A3963-WV05 15.84 19.80
6 A3963-WV06 19.80 23.76
9.4 7 A3963-WV07 23.76 27.72 A
8 A3963-WV08 27.72 31.68
3.2 9 A3963-WV09 31.68 35.64
3.6 10 A3963-WV10 35.64 39.60
3.96
A o 1.14 11 A3963-WV11 39.60 43.56
B 8
12 A3963-WV12 43.56 47.52
-- -- -- -- --
16 A3963-WV16 59.40 63.36
材料 Material:LCP & Nylon 66 UL94V-0 & Brass/Tin-plated A3963(VH) connector 3.96mm [.156] pitch
Poles Part No. DIM=A DIM=B
o 1.14 2 A3963-DWV02 3.96 7.92
3 A3963-DWV03 7.92 11.88
4 A3963-DWV04 11.88 15.84
9.4
1.6 5 A3963-DWV05 15.84 19.80
6 A3963-DWV06 19.80 23.76
7 A3963-DWV07 23.76 27.72
3.6
3.96 8 A3963-DWV08 27.72 31.68
A n 1 3
B 9 A3963-DWV09 31.68 35.64
10 A3963-DWV10 35.64 39.60
3.96 <2P> 11 A3963-DWV11 39.60 43.56
7.92 <3P~NP>
12 A3963-DWV12 43.56 47.52
-- -- -- -- --
16 A3963-DWV16 59.40 63.36
材料 Material:LCP & Nylon 66 UL94V-0 & Brass/Tin-plated
Poles Part No. DIM=A DIM=B
2 A3963-WR02 3.96 7.92
3 A3963-WR03 7.92 11.88
4 A3963-WR04 11.88 15.84
5 A3963-WR05 15.84 19.80
6 A3963-WR06 19.80 23.76
7 A3963-WR07 23.76 27.72
9.4
1.14 8 A3963-WR08 27.72 31.68
7.8 o 9 A3963-WR09 31.68 35.64
10 A3963-WR10 35.64 39.60
3.96 11 A3963-WR11 39.60 43.56
A
B 3.6 8 12 A3963-WR12 43.56 47.52
-- -- -- -- --
16 A3963-WR16 59.40 63.36
LIANHE ELECTRONICS CO.,LTD. 113
