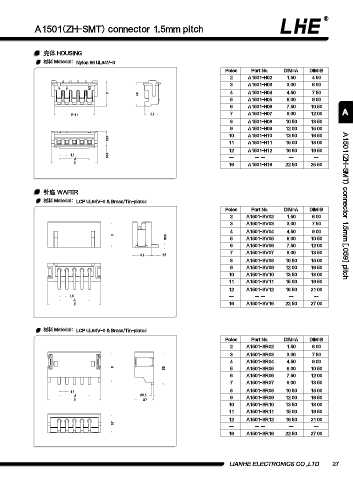

A1501(ZH-SMT) connector 1.5mm pitch

壳体 HOUSING
材料 Material：Nylon 66 UL94V-0

Poles Part No. DIM=A DIM=B
2 A1501-H02 1.50 4.50
3 A1501-H03 3.00 6.00
4 A1501-H04 4.50 7.50
5 4.6
5 A1501-H05 6.00 9.00
6 A1501-H06 7.50 10.50
B-1.1 2.7 7 A1501-H07 9.00 12.00 A
8 A1501-H08 10.50 13.50
9 A1501-H09 12.00 15.00
10 A1501-H10 13.50 16.50
3.05
11 A1501-H11 15.00 18.00
12 A1501-H12 16.50 19.50
1.5 0.35
A -- -- -- -- --
B
16 A1501-H16 22.50 25.50

针座 WAFER
材料 Material：LCP UL94V-0 & Brass/Tin-plated A1501(ZH-SMT) connector 1.5mm [.059] pitch
Poles Part No. DIM=A DIM=B
2 A1501-SV02 1.50 6.00
3 A1501-SV03 3.00 7.50
4 A1501-SV04 4.50 9.00
5
0.5
Ø 5 A1501-SV05 6.00 10.50
6 A1501-SV06 7.50 12.00
7 A1501-SV07 9.00 13.50
3.7 1.5
8 A1501-SV08 10.50 15.00
9 A1501-SV09 12.00 16.50
10 A1501-SV10 13.50 18.00
11 A1501-SV11 15.00 19.50
12 A1501-SV12 16.50 21.00
1.5 -- -- -- -- --
A
B 16 A1501-SV16 22.50 27.00

材料 Material：LCP UL94V-0 & Brass/Tin-plated
Poles Part No. DIM=A DIM=B
2 A1501-SR02 1.50 6.00
3 A1501-SR03 3.00 7.50
4 A1501-SR04 4.50 9.00
6 5 A1501-SR05 6.00 10.50
6.5
6 A1501-SR06 7.50 12.00
7 A1501-SR07 9.00 13.50
8 A1501-SR08 10.50 15.00
1.5
A Ø 0.5 9 A1501-SR09 12.00 16.50
B 3.7
10 A1501-SR10 13.50 18.00
11 A1501-SR11 15.00 19.50
12 A1501-SR12 16.50 21.00
3.7
-- -- -- -- --
16 A1501-SR16 22.50 27.00

LIANHE ELECTRONICS CO.,LTD. 27
