P. 93
}

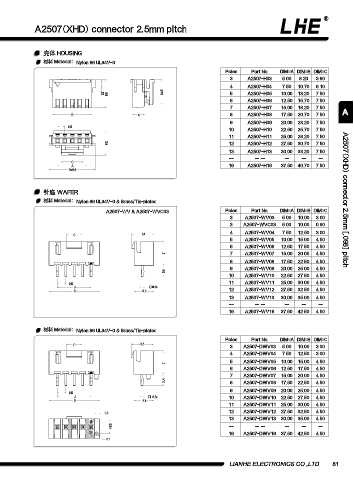

A2507(XHD) connector 2.5mm pitch
壳体 HOUSING
材料 Material:Nylon 66 UL94V-0
Poles Part No. DIM=A DIM=B DIM=C
3 A2507-H03 5.00 8.20 3.60
4 A2507-H04 7.50 10.70 6.10
2.7 9.5 8.45 5 A2507-H05 10.00 13.20 7.50
6 A2507-H06 12.50 15.70 7.50
7 A2507-H07 15.00 18.20 7.50
B 4 8 A2507-H08 17.50 20.70 7.50 A
9 A2507-H09 20.00 23.20 7.50
2.5
10 A2507-H10 22.50 25.70 7.50
11 A2507-H11 25.00 28.20 7.50
8.2 12 A2507-H12 27.50 30.70 7.50
13 A2507-H13 30.00 33.20 7.50
-- -- -- -- -- --
C
A 16 A2507-H16 37.50 40.70 7.50
B+2.3
针座 WAFER
材料 Material:Nylon 66 UL94V-0 & Brass/Tin-plated A2507(XHD) connector 2.5mm [.098] pitch
A2507-WV & A2507-WVC03 Poles Part No. DIM=A DIM=B DIM=C
3 A2507-WV03 5.00 10.00 3.00
3 A2507-WVC03 5.00 10.00 0.90
4 A2507-WV04 7.50 12.50 3.00
C 6.5
5 A2507-WV05 10.00 15.00 4.50
6 A2507-WV06 12.50 17.50 4.50
7 A2507-WV07 15.00 20.00 4.50
7
8 A2507-WV08 17.50 22.50 4.50
9 A2507-WV09 20.00 25.00 4.50
3.4
10 A2507-WV10 22.50 27.50 4.50
2.5 11 A2507-WV11 25.00 30.00 4.50
A o 0.64
B 5.8 12 A2507-WV12 27.50 32.50 4.50
13 A2507-WV13 30.00 35.00 4.50
-- -- -- -- -- --
16 A2507-WV16 37.50 42.50 4.50
材料 Material:Nylon 66 UL94V-0 & Brass/Tin-plated
Poles Part No. DIM=A DIM=B DIM=C
C 6.5
3 A2507-DWV03 5.00 10.00 3.00
4 A2507-DWV04 7.50 12.50 3.00
5 A2507-DWV05 10.00 15.00 4.50
7
6 A2507-DWV06 12.50 17.50 4.50
7 A2507-DWV07 15.00 20.00 4.50
3.4
8 A2507-DWV08 17.50 22.50 4.50
9 A2507-DWV09 20.00 25.00 4.50
2.5
A o 0.64 10 A2507-DWV10 22.50 27.50 4.50
B 5.8
11 A2507-DWV11 25.00 30.00 4.50
12 A2507-DWV12 27.50 32.50 4.50
0.9
13 A2507-DWV13 30.00 35.00 4.50
4.35 -- -- -- -- -- --
16 A2507-DWV16 37.50 42.50 4.50
n1
LIANHE ELECTRONICS CO.,LTD. 81
